２０２０年末、OTTO DIY（２足歩行ロボット）の動きが可愛いと、我が家でも話題になり、公式サイトにあるオープンデータで作ってみました。私の勉強のため、公式サイトの『Otto DIY builder kit』は購入せず、各部品を自分達で購入し、ボディの３Dプリント出力・電子部品のはんだ付けも実施。その際のことを備忘録としてまとめてみました。

※この記事は２０２０年末にOTTO DIY（Starter set.V9）を作った際の備忘録のため、公式サイトの最新バージョンとは異なる可能性があります。作られる際は公式サイトの最新情報をご確認ください。

マニュアル・３Dファイルの入手

まず、私たちは、公式サイト『OTTO DIY Academy』より

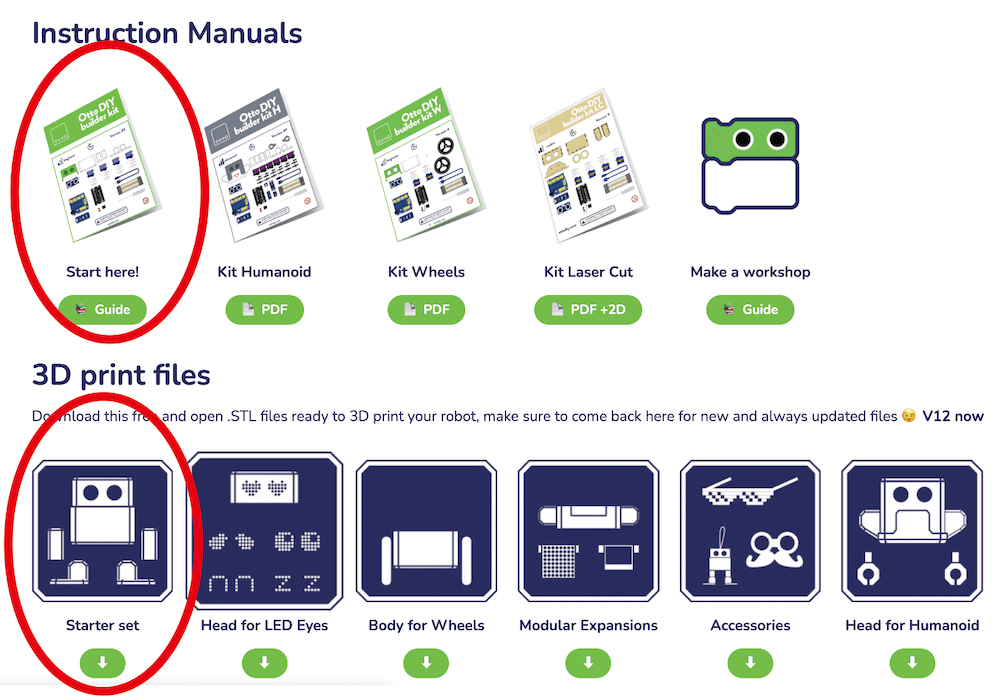

一番シンプルなマニュアル『Start here!』とボディの３Dプリントファイル『Starter set.V9』を入手しました（※丸印）

材料　Materials

公式サイト推奨品などを頼りに下記材料を準備しました。

道具　Tool

３Dプリンター
やすり（３Dプリンター出力後のバリ取り用）
USBケーブルタイプA-miniB（Arduino書き込み用）
精密ドライバー
ニッパー
はんだづけ道具一式

【AD】オンラインで学ぶ！小中学生向けプログラミングデジタネ

事前準備

次に、組立前の事前準備をしました。

※注：公式サイトから『Otto DIY builder kit』を購入される場合、ボディとはんだ付け済の部品が含まれているので、この事前準備は不要です。

STEP

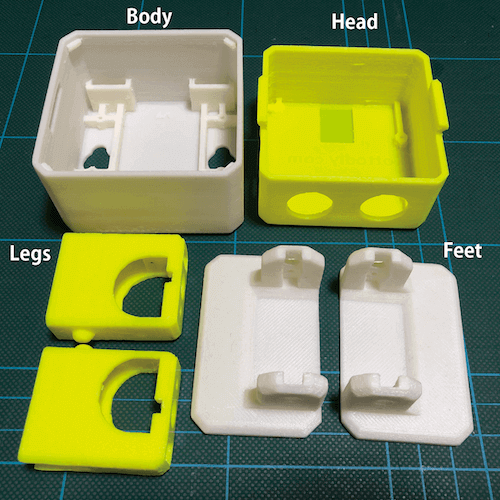

ボディを３Dプリント出力

※公式サイト『OTTO DIY Academy』より、3D print filesV.9を入手し、３Dプリンターで出力しました。

STEP

はんだ付け

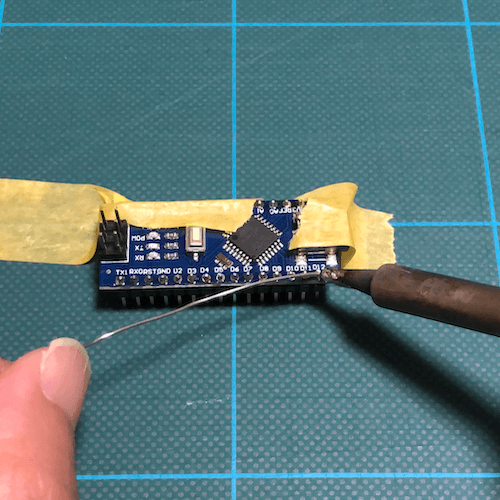

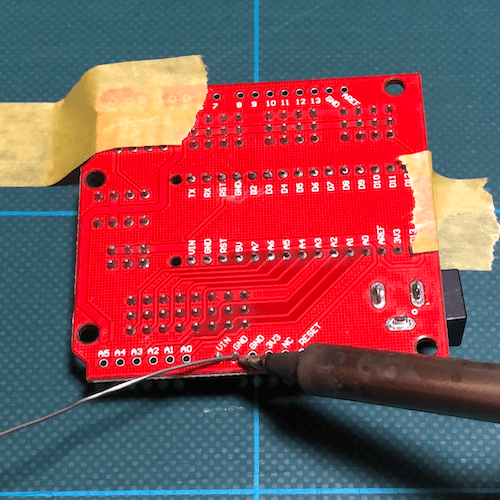

Arduino Nano I/O拡張シールド(基板)のバッテリーの２ピン

Arduinoのピン

スイッチと乾電池ボックスの接続部分

OTTO 組み立て

全部品が揃ったので、『Otto DIY builder kitの組立マニュアル.Version10』を参考にOTTOの組み立てを開始しました。

STEP

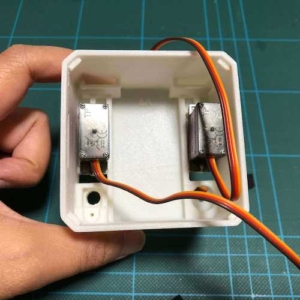

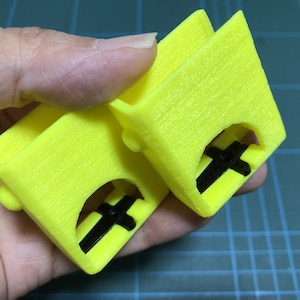

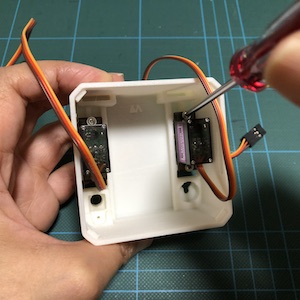

サーボをボディに取付×２

※向きがあるので注意。ボディ底の穴の形とサーボの形が一致するところに取り付けました。

STEP

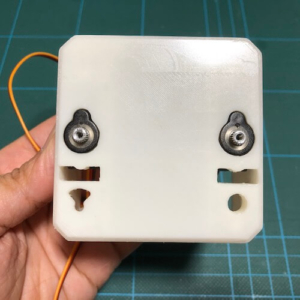

長い方の**ネジで固定×４******

STEP

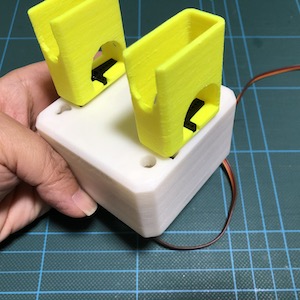

サーボホーンをカットし、LEGに取付×２

STEP

LEGにサーボを取付×２

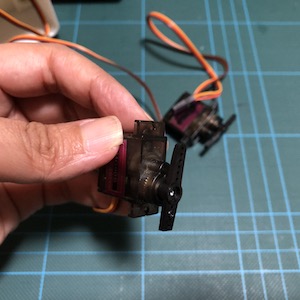

※取り付け前に、サーボを可動域(180度)の真ん中の位置に設定。

※サーボのギヤが欠けやすいので手で動かす時は注意した方がいいです。私はそれでも１つ壊してしまい、交換しました。

STEP

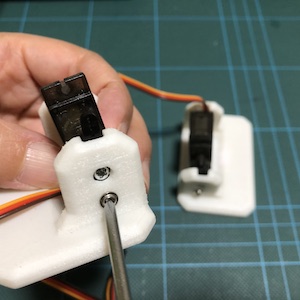

短い方のネジで固定×２

STEP

サーボホーンをカットし、サーボに取付×２

STEP

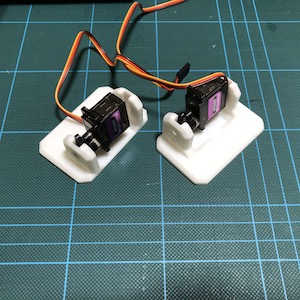

FOOTにサーボを取付×２

※取り付け前に、サーボを可動域(180度)の真ん中の位置に設定。

※サーボのギヤが欠けやすいので手で動かす時は注意した方がいいです。

STEP

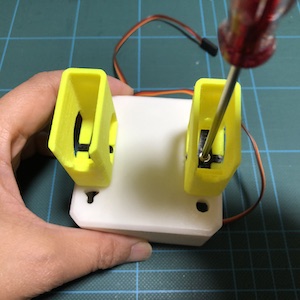

FOOTのサーボを短いネジ×２（上）・長いネジ×２（下）で固定

STEP

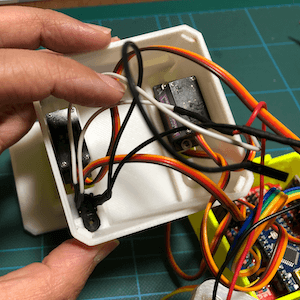

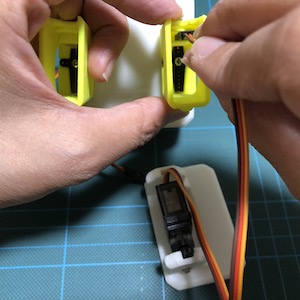

FOOTのサーボの配線をボディの穴に通します

※ボディの穴が非常に狭いので、なかなか通りません。苦労しました。

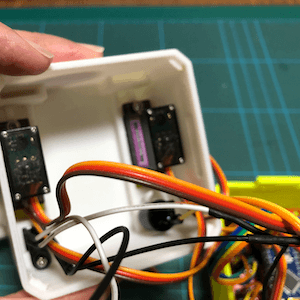

STEP

もう一方のFOOTのサーボの配線をボディの穴に通します

※通りにくいですが、こちらもなんとか通しました。

STEP

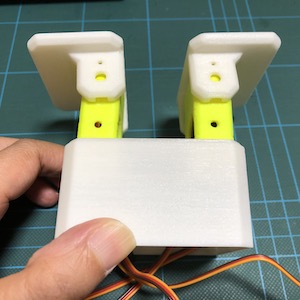

脚の組立ほぼ完成

STEP

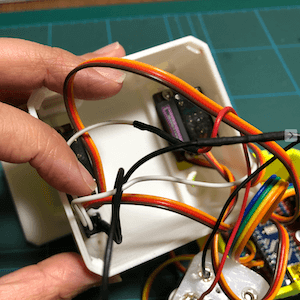

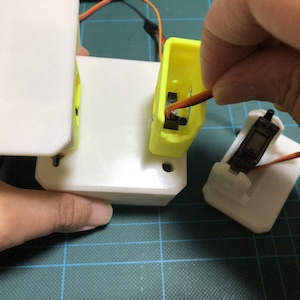

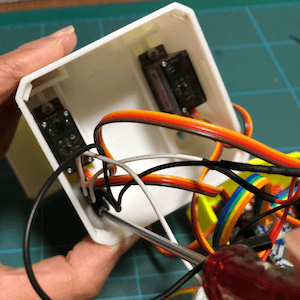

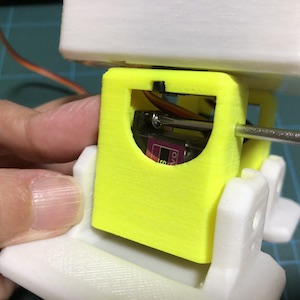

LEGの中のサーボを長いネジで固定×２

この作業はかなり困難でした。ドライバーが動かしづらい上、サーボの配線を避けつつの作業で、ネジが何度も転がってしまいました。大人でも困難な作業なので、子供は更に苦労しそうです。

STEP

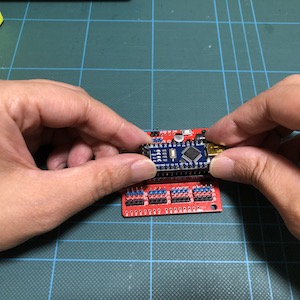

Arduino Nano I/O拡張シールド(基板)にArduinoを取り付ける

STEP

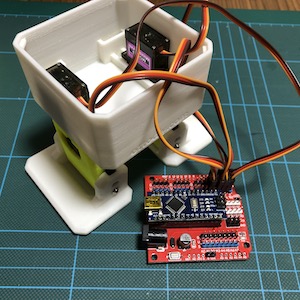

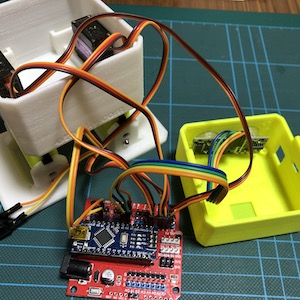

脚から出ているコネクタを基板に挿す×４

脚から出ているコネクタを基板に挿します。コネクタを挿す位置は公式サイトの配線図参照しました。LEG or FOOT・右 or 左がどのコネクタなのかが分かりづらかったため、『配線が短い方がFOOTかな？』と色々推測しながらピンを刺しました。（※ここで、挿し間違いがあると、完成後の足の動きがおかしくなります。）

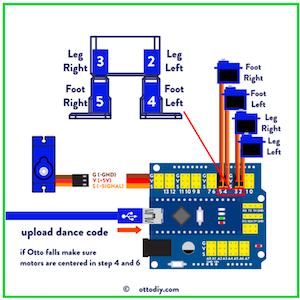

公式サイトの脚の配線図

STEP

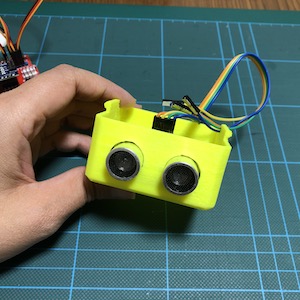

ヘッドにセンサーを取り付ける

STEP

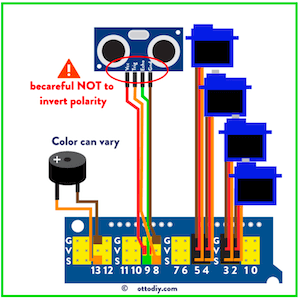

センサーとブザーのピンを基板に挿す

公式サイトの配線図参照の上、ピンを挿しました。

公式サイトのセンサー・ブザー配線図

STEP

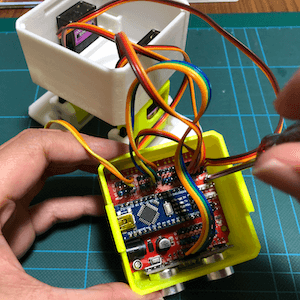

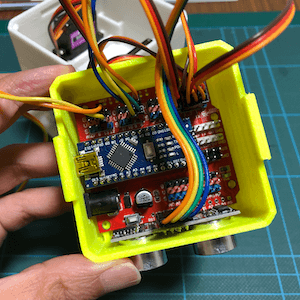

ヘッドに基板を取付

向きに注意しながらヘッドに基板を取り付けます。

※ヘッドのサイズと基板がほぼ同サイズくらいなので、この取り付けには非常に苦労しました。

STEP

ヘッドに基板を長いネジで固定×２

STEP

ボディにスイッチを取付

STEP

スイッチをサーボホーンで止める

STEP

スイッチのサーボホーンを長いネジで固定×１

STEP

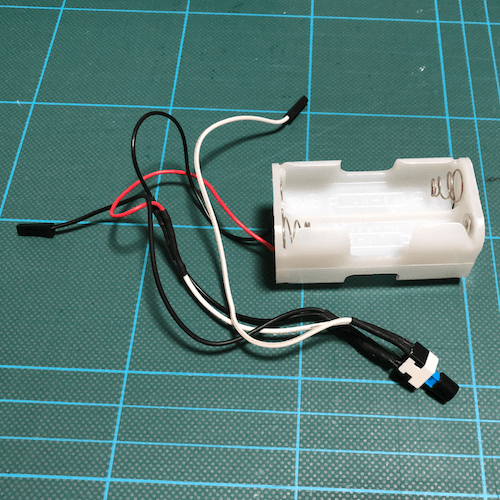

乾電池ボックスの配線ピンを基板に挿す

※逆につなぐとショートしたり発熱するので十分注意してつなぎました。

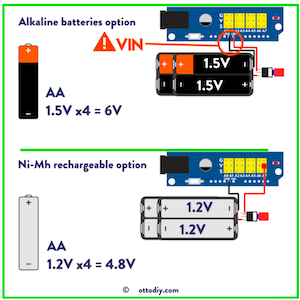

※今回はアルカリ乾電池を使用したので、アルカリ電池の配線図の方を参照しました。

公式サイトの乾電池のピン配線図

STEP

ブザーを取り付ける

STEP

**乾電池を乾電池BOXに入れ、**乾電池ボックスをボディに入れる

STEP

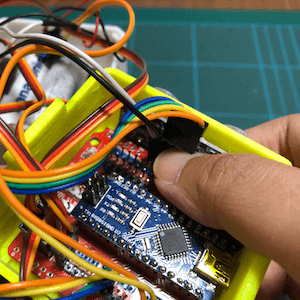

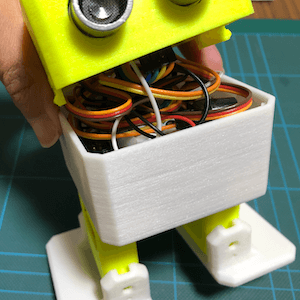

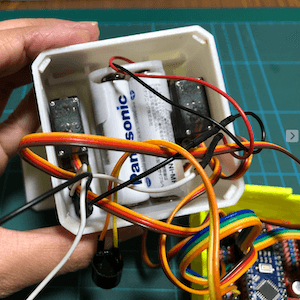

配線と部品をヘッドとボディの中に詰め込み閉じる。

配線が挟まらないように、注意しながら、ヘッドの左右のつまみにハマるところまで頭を閉じました。

配線や部品がぎゅうぎゅうに入っている感じなので、収納に苦労しましたが、なんとか納めました。

STEP

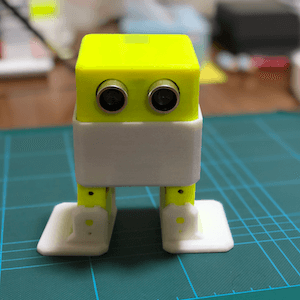

完成！

【AD】オンラインで学ぶ！小中学生向けプログラミングデジタネ

まとめ・感想

電子工作初心者の私一人だけでは、はんだ付けがネックになり、途中で断念していたと思います。
電子工作に詳しくない方は電子工作に詳しい方と一緒にOTTOを作ることをオススメします。
サーボのギヤが欠けやすいので手で動かす時は注意した方がいいです。
公式サイト『OTTO DIY Academy』には、日本語翻訳版がなく、翻訳を頑張るしか手立てがないのが少し辛い。
公式サイトで組立１時間となっていましたが、私は２〜３時間必要でした。
