ネジサイズの見方が分からない、これって変？
ネジサイズの見方が分からない、これって変？
モノづくりを手伝っていると、度々、旦那から『このサイズのネジを探して持って来て』と現物を私に見せながら頼まれる。そこで様々なサイズのネジがごちゃごちゃに入っているケースから探して渡すと、大抵少し違うサイズで呆れられる。ネジのサイズがパッと見て分からないのって私だけ？
よくある旦那とのやり取り
（現物を見せながら）これと同じM８の六角穴付きボルト持ってきて
うーん。これかなぁ。。 はい、どうぞ
違う。これはM６！
ごめん。でも、サイズの見方って難しいねん。 しかもこのケース、色んなサイズのネジがごちゃごちゃに入ってるし。
パッと見たら分かるやろ〜。 全然サイズ違うやん。
M６とM8のサイズを見比べたら違うって分かるけど、パッと見でどっちがM６・M８なんて分かんないよ。分かる人って少ないと思うけど。。。
何度かこのやり取り繰り返したなぁ。
ってか、少し前まで『六角穴付きボルト』さえ知らなかったのに〜！
じゃあ。六角穴付きボルトのサイズの見方教えるから、覚えてや。
はい。。。師匠。
とのことで、私が学習した六角穴付きボルトのサイズの見方や、ホームセンターでよく見かける様々なネジについてまとめました。

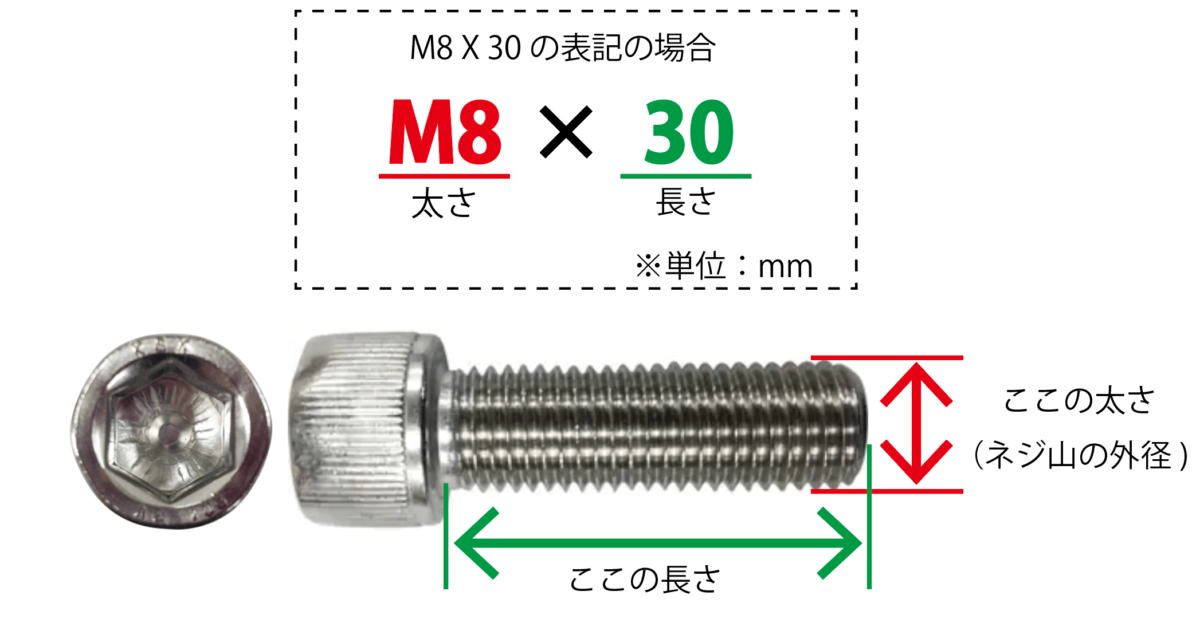

六角穴付きボルト（キャップスクリュー） サイズの見方
六角穴付きボルトって何？ 改めて調べてみた
- 筒形の頭部に六角形の穴があいているボルト。
- 締め付けには、六角レンチ（※写真参照）を使う。
- 六角穴付きボルトは高い締め付け力などのメリットがあり 幅広く使われている。特に機械や電気部品に多く用いられている。
よく使われる場面
- 家具の組み立て（IKEAの家具など）
- 自転車やバイクの整備
- 機械設備の組み立て・修理
- 3Dプリンターやレーザー加工機などの機械

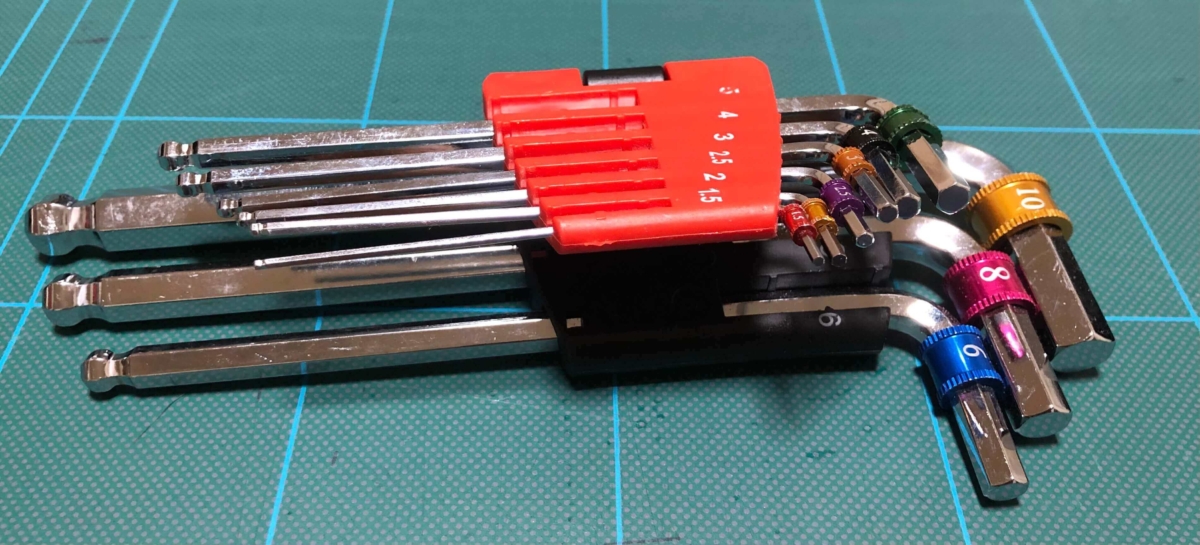

六角レンチ
六角穴付きボルトを締め付けるための工具（※下記写真は我が家でも市民工房でも活躍中のもの）
（類似品紹介：高儀 TAKAGI ボールポイント 六角棒レンチ 9本組）
ホームセンターでよく見かけるネジの種類
ホームセンターのネジコーナーに行くと、たくさんの種類のネジがあって迷いますよね。ここでは、DIYでよく使うネジを表でまとめました。
| ネジの種類 | サイズ例 | 特徴 | 主な用途 |
|---|---|---|---|
| タッピングビス （コーススレッド） | φ3.8×25mm φ4.2×50mm | ・先端が尖っていて自分で穴を開けながら入る ・下穴が小さくて済む ・太めで粗いネジ山 ・ホームセンターで最も一般的 | ・木材の接合（棚、テーブル、椅子） ・石膏ボードへの取り付け ・薄い金属板の固定 ・家具の組み立て・修理 |
| ドリルビス | φ3.5×20mm φ4.0×32mm | ・先端がドリル状で下穴不要 ・金属や木材に使える ・薄い鉄板にも対応 | ・金属製品の組み立て ・木材と金属の接合 ・物置や倉庫の組み立て |
| 皿ネジ （皿頭ネジ） | M4×20mm M5×25mm | ・頭が平らな逆円錐形 ・締めると表面と同じ高さになる ・見た目がスッキリ ・プラスまたはマイナス溝 | ・家具の表面 ・蝶番の取り付け ・カバーの固定 ・フラットな仕上げが必要な場所 |
| 鍋ネジ （なべネジ） | M3×15mm M4×20mm | ・頭が丸く半球状 ・一般的で使いやすい ・プラスまたはマイナス溝 ・頭が出っ張る | ・電気製品 ・プラスチック製品の固定 ・一般的な組み立て ・見た目を気にしない場所 |
| トラスネジ | M4×16mm M5×20mm | ・頭が薄く広い ・接触面積が大きい ・材料を傷めにくい ・頭の高さが低い | ・薄板の固定 ・看板の取り付け ・プラスチックや樹脂 ・柔らかい材料の固定 |
| 六角ボルト （メートルネジ） | M6×20mm M8×30mm | ・「M3」「M4」「M6」「M8」などと表記 ・ナットと組み合わせて使う ・スパナやレンチで締める ・強度が高い | ・金属同士の固定 ・機械の組み立て ・強度が必要な接合 ・分解・組み立てを繰り返す場所 |
| 小ネジ （機械ネジ） | M2×8mm M3×12mm | ・細くて精密なネジ ・M2、M3、M4などの小サイズ ・プラスドライバーで締める ・鍋頭や皿頭がある | ・パソコンや家電製品 ・プラスチックケースの固定 ・基板の取り付け ・精密機器の組み立て |
サイズ表記の読み方
タッピングビス系：
- φ3.8×25mm = 直径3.8mm、長さ25mm
メートルネジ系：
- M6×20mm = ネジの外径が約6mm、長さ20mm
- M = メートルネジ（メートル並目ネジ）
ネジ選びのポイント
材質による違い
| 材質 | 特徴 | 適した使用場所 | 価格 |
|---|---|---|---|
| 鉄（ユニクロメッキ） | ・一般的で入手しやすい ・錆びやすい ・強度は十分 | ・室内 ・湿気の少ない場所 ・DIY家具 | 安価 |
| ステンレス | ・錆びにくい ・耐久性が高い ・やや加工しにくい | ・屋外 ・キッチン・浴室 ・水回り全般 | 高価 |
| 真鍮 | ・電気を通す ・装飾性が高い ・やや柔らかい | ・電気配線 ・装飾金具 ・楽器の修理 | 高価 |
頭の溝の形状
| 溝の形状 | 特徴 | 必要な工具 | よく見る場所 |
|---|---|---|---|
| プラス（+） | ・最も一般的 ・カムアウト（ネジ山から外れる）しやすい ・手軽に使える | プラスドライバー | ・家具 ・家電製品 ・一般的なDIY |
| マイナス（−） | ・古い製品に多い ・強く締められる ・溝が単純 | マイナスドライバー | ・古い家具 ・電気製品 ・アンティーク |
| 六角穴 | ・強く締められる ・舐めにくい ・工具がコンパクト | 六角レンチ | ・機械 ・自転車 ・組立家具 |
| トルクス（★） | ・カムアウトしにくい ・高トルクに対応 ・最近増加中 | トルクスドライバー | ・自動車 ・電子機器 ・精密機器 |
ネジを選ぶときのチェックポイント
| チェック項目 | 確認内容 | 選び方のヒント |
|---|---|---|
| 1. 用途 | 何に使う？ | ・木材用→タッピングビス ・金属用→ボルト・ナット ・プラスチック用→小ネジ |
| 2. サイズ | 太さと長さは？ | ・ノギスやメジャーで測定 ・板厚の2〜3倍の長さが目安 |
| 3. 使用場所 | どこに取り付ける？ | ・屋外・水回り→ステンレス ・室内→鉄（ユニクロ）でOK |
| 4. 強度 | どれくらいの強度が必要？ | ・高強度→ボルト・ナット ・一般的なDIY→タッピングビス |
| 5. 見た目 | 目立たせたくない？ | ・フラット仕上げ→皿ネジ ・気にしない→鍋ネジ |
まとめ・感想
- 『ネジサイズの見方が分からない事』についてモノづくり系以外の方とこの話をしたことがないため、私の疑問はまだ解決していない。
- ホームセンターに行くと本当にたくさんのネジがあって、最初は戸惑います。でも、用途さえ分かれば選びやすくなりました。
- タッピングビスは下穴が小さくて済むので、DIY初心者の私には使いやすいと感じました。
六角穴付きボルトについて
- 私は結婚してから初めて見た。
- 旦那と旦那の同僚は『ホームセンターでもっと色んな六角穴付きボルトが買えたらええのに。』と言っていた。
- 旦那と旦那の同僚（機械メカの人）からすれば、『六角穴付きボルトは頭を舐めにくい優れたネジ』『工具（六角レンチ）がコンパクトで持ち運びしやすい』『入手しやすい』と言っていた。
旦那からは、近いうちに、一度、主なネジについて、３０分〜１時間ほど説明すると言われている。その講座だけでネジの全てが分かると思ったのに、『ネジの全てについて分かるには半年かかるわ』と言われた。ネジの世界は奥が深い。
追記： この記事を書いてから、ホームセンターのネジコーナーで立ち止まる時間が増えました。「あ、これタッピングビスだ」「これは皿ネジだ」と分かるようになって、少し成長した気がします。ネジ選びで困っている方の参考になれば嬉しいです。
